大功率直流電機如何接線【圖文】

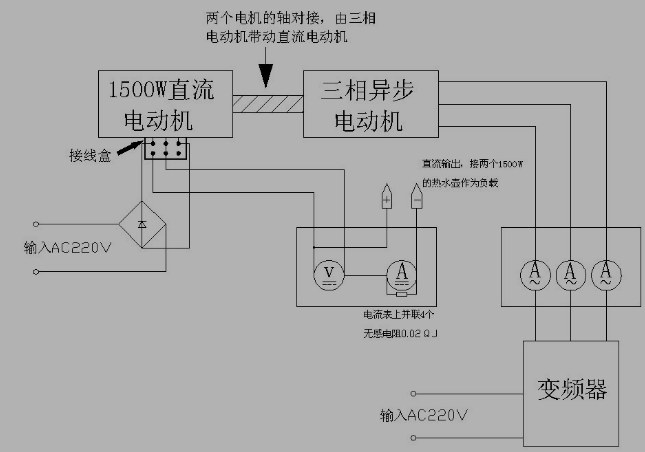

　　大功率直流電機的應用是非常廣泛的，但作為用戶而言，關于裝置的接線方法也要充分的掌握，這是保證電機正常運轉的基礎。電機的勵磁方式不同，接線也不同，詳細的接線方法，大家可以通過下圖來了解下。

　　接線時應該根據電動機銘牌標注的接線方式來接，比如說勵磁繞組單獨分開的要單獨接，然后再聯接電樞繞組。啟動時應先啟動勵磁后啟動電樞，對于串激式大功率直流電機，只要將電壓極性接對了就行，若反轉調換一下正負極就可以的。

　　大功率直流電機依靠直流電驅動的電動機，當線圈通電后，轉子周圍產生磁場，轉子的左側被推離左側的磁鐵，并被吸引到右側，從而產生轉動。轉子依靠慣性繼續轉動。當轉子運行至水平位置時電流變換器將線圈的電流方向逆轉，線圈所產生的磁場亦同時逆轉，使這一過程得以重復。
　　我們知道該電機只有主電源和線圈電源，把線圈電源負極接到線圈一端正極，開關接到另一端，主線端進電機。電機中一般有八根線，其中三根是線圈引線，剩下的則是霍爾引線，這幾根線必須和控制器的相應引線一一對應，才能使電機運轉起來。對于不同相角的電機，所用的無刷控制器也是不同的，接線方法也有區別。
　　大功率直流電機接線正確后、通電順時針調節旋扭、這時可聽見或感到調速開關內部有清脆的聲音、這時證明內部開關已打開隨著旋扭的角度不斷的加大控制電機轉速不斷的加速、當把旋扭旋到底時電機的速度也達到高速。
